Принцип работы теплообменников

Пластинчатый разборный теплообменник представляет собой аппарат, состоящий из группы рифленых теплообменых пластин с прокладками, установлнных между верхней и нижней направляющими. Направляющие крепятся к неподвижной плите и колонне. Пластины с прокладками при помощи стяжных болтов равномерно стянуты в пакет между неподвижной и подвижной плитами. Длина теплообменника «УГРЕША» зависит от количества пластин. Количество пластин в теплообменнике зависит от температурного диапазона, падения давления и физических свойств жидкостей.

Процесс теплообмена происходит между двумя жидкими средами, перемещающимися противотоком по каналам, образованным гофрированными поверхностями двух соседних пластин. Поток жидкости в пристенном слое усиленно турбулезируется за счёт гофрированных поверхностей пластин.

Режим работы

Теплообменники «УГРЕША» используется в режиме вода/вода, то есть вода подогревается или охлаждается водой. Подогрев или охлаждение осуществляется разными способами:

Охлаждение воды:
Для этого необходимо использовать воду с низкой температурой, например из градирни, озера, реки или моря.

Подогрев воды:
Для этого необходимо использовать воду с повышенной температурой, например из системы централизованного отопления, бойлера или горячую технологическую воду.

Типы теплообменников по схеме движения теплоносителя

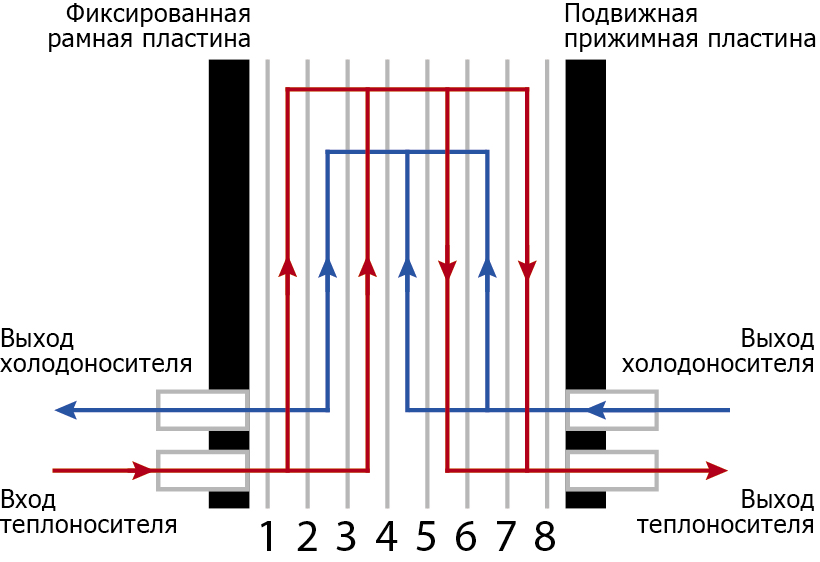

Многоходовой
Одноходовой
